ЭСКИЗ И 3D ВИЗУАЛИЗАЦИЯ ПРОЕКТОВ БАЗИС-МЕБЕЛЬЩИК
Что включает в себя эскиз

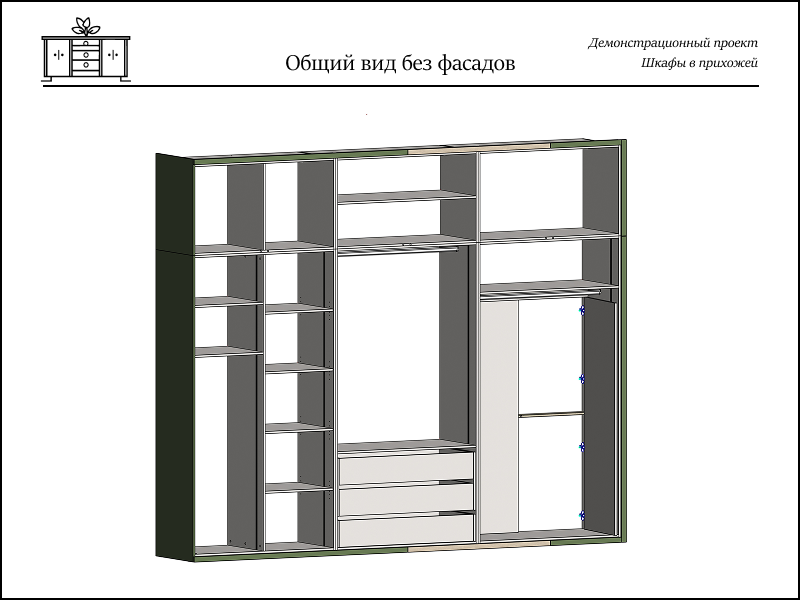

Общие виды — с фасадами и без: видно и внешний вид, и внутреннее устройство.

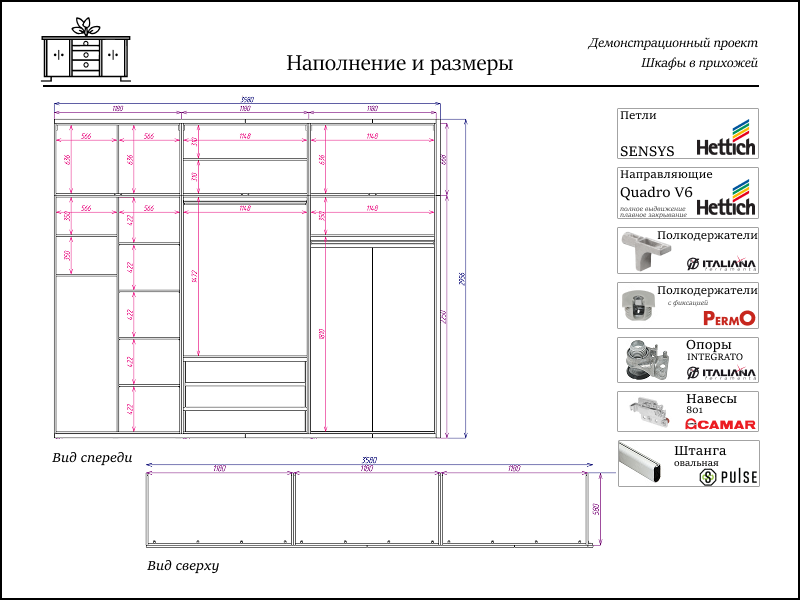

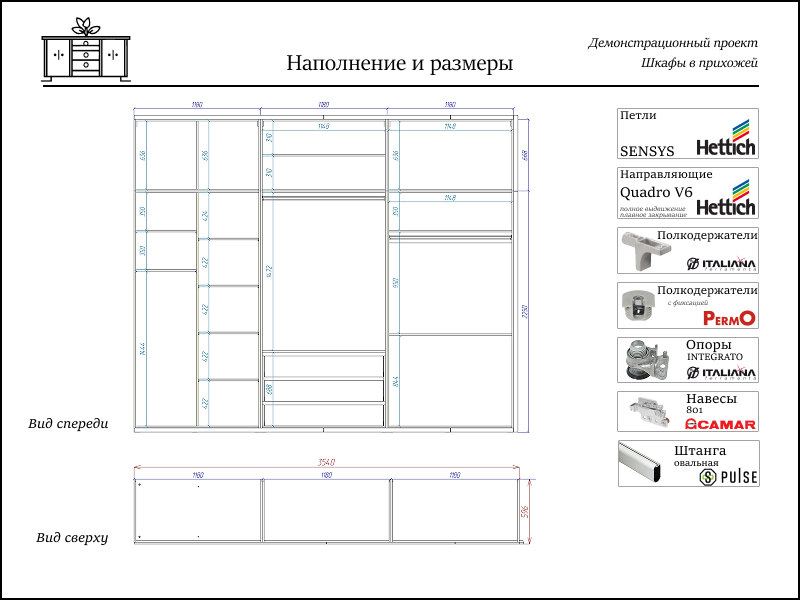

Размеры и наполнение — внешние и внутренние размеры, полки, ящики, зазоры и свободы.

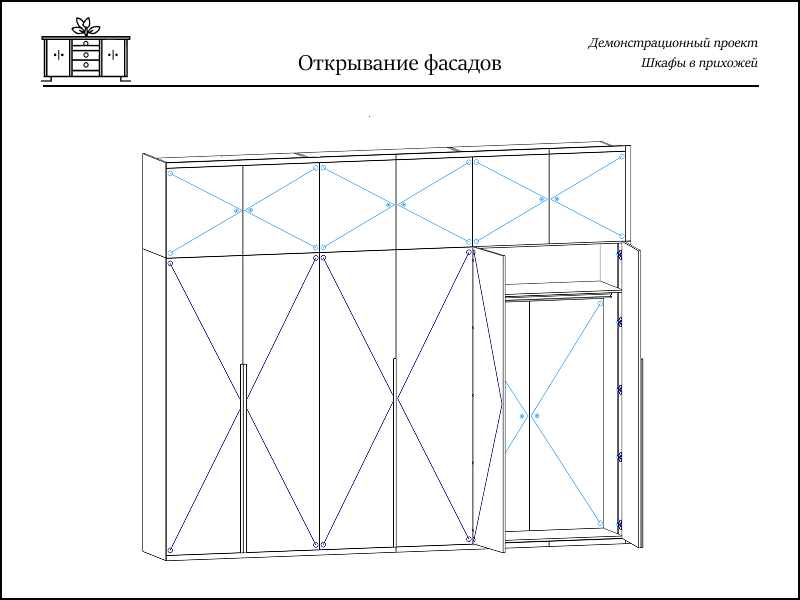

Разметка открывания — как и куда открываются двери, чтобы ничего не конфликтовало.

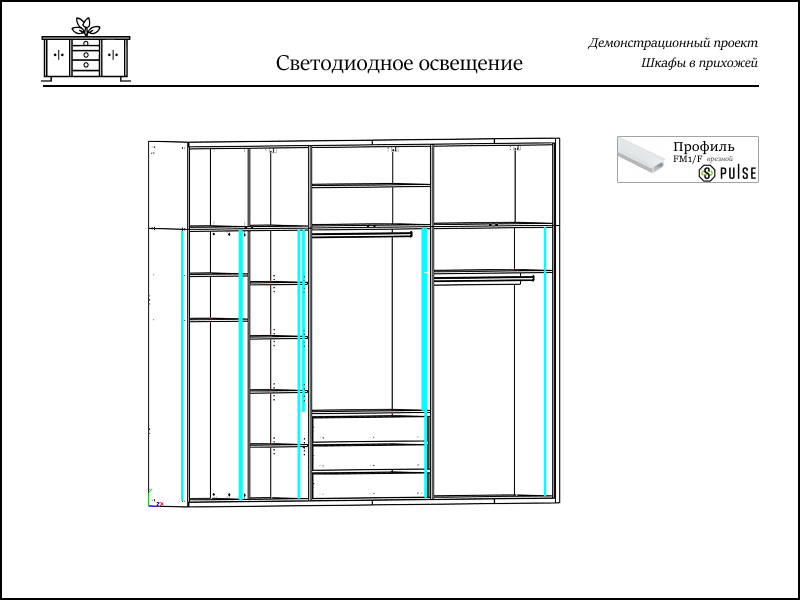

Подсветка, если запланирована — где проходят профили и какой выключатель включает какую линию.

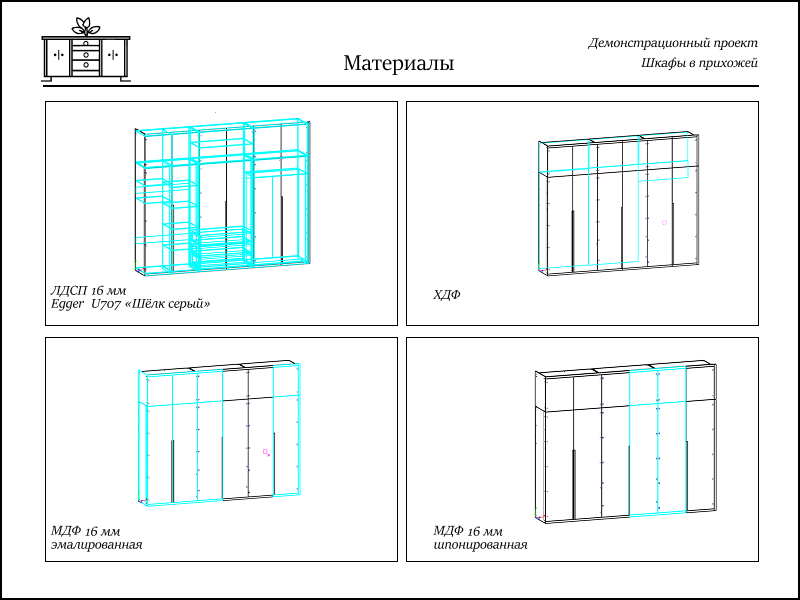

Материалы — какие детали из какого материала, с названиями декоров.

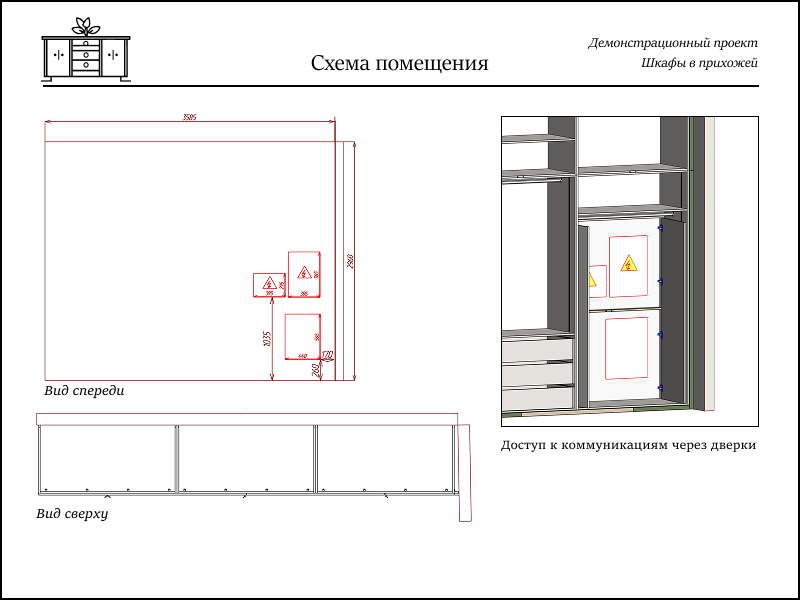

Схема помещения — по каким размерам построен проект, плюс ваш замерный лист.
3D-модель с анимацией — ссылка на модель в браузере: покрутите изделие со всех сторон, рассмотрите крепёж и посмотрите, как открываются двери и ящики, ещё до производства.
Вы утверждаете эскиз — и только после этого я приступаю к рабочей документации. Так в проекте не бывает сюрпризов.
Почему эскиз — всегда в PDF
2. PDF открывается везде. Телефон, планшет, компьютер, печать — без браузера, без вьювера, без интернета. В то время как 3D просмотр удобен лишь с экрана монитора, а не телефона. Также многим заказчикам нужно сначала объяснять и показать, как пользоваться вьювером.
3. PDF — рабочая поверхность. На нём пишут заметки, вставляют картинки фурнитуры, добавляют замеры, выделяют важные узлы. Дизайнер привык думать видами и чертежами — PDF для него родной формат.
А теперь подробнее о том как я его делаю
- Собираю в Figma. Готовый шаблон — фрейм формата A4: шапка с моими контактами уже на месте, и каждый эскиз сразу выглядит как документ, а не как набор скриншотов.
- Фурнитура — готовыми карточками. Один раз красиво оформила заготовки: картинка с сайта производителя в рамочке, подпись как мне нравится — петли, направляющие, профили, крепёж. В работе просто копирую нужную карточку в проект: быстро и аккуратно.
- Скриншоты — в высоком качестве. Чтобы эскиз не разваливался на пиксели, снимаю модель специальным скриптом для скриншотов.
- Разметка открывания дверей — своим скриптом. Направление и разметку открывания скрипт ставит в один клик, мне остаётся только расставить.
- Постепенно буду добавлять сюда свои находки и инструменты — заглядывайте.
